RFスパッタ装置 MSP-50RF

概要装置

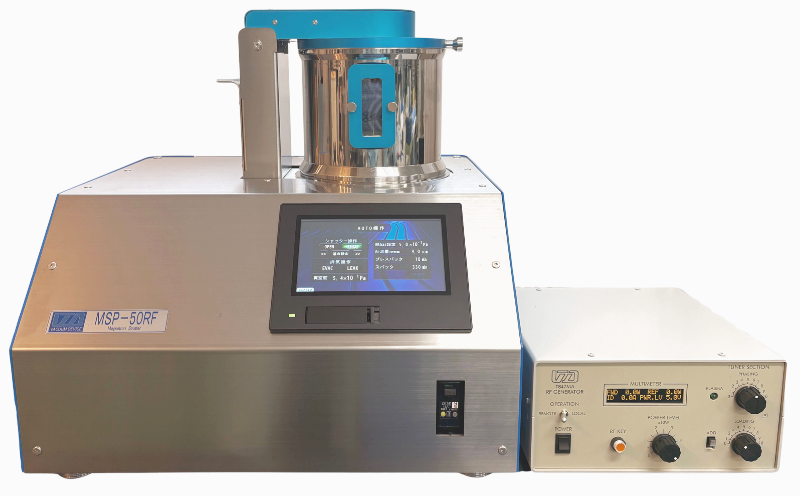

この装置はMSP-40Tをベースモデルとした多目的研究開発用途向けRFスパッタ装置です。
DCマグネトロンスパッタでは不可能な、絶縁物や酸化物のスパッタが可能です。様々な種類の物質を試すことができ、研究の幅を広げます。

電気回路基板の試作、半導体プロセスの研究、金属膜の酸化防止等、様々な実験、評価、研究開発に応用可能です。RF電源は最大５０W以下で、高周波電源の届け出の必要はありません。

卓上型で省スペースに設置可能です。

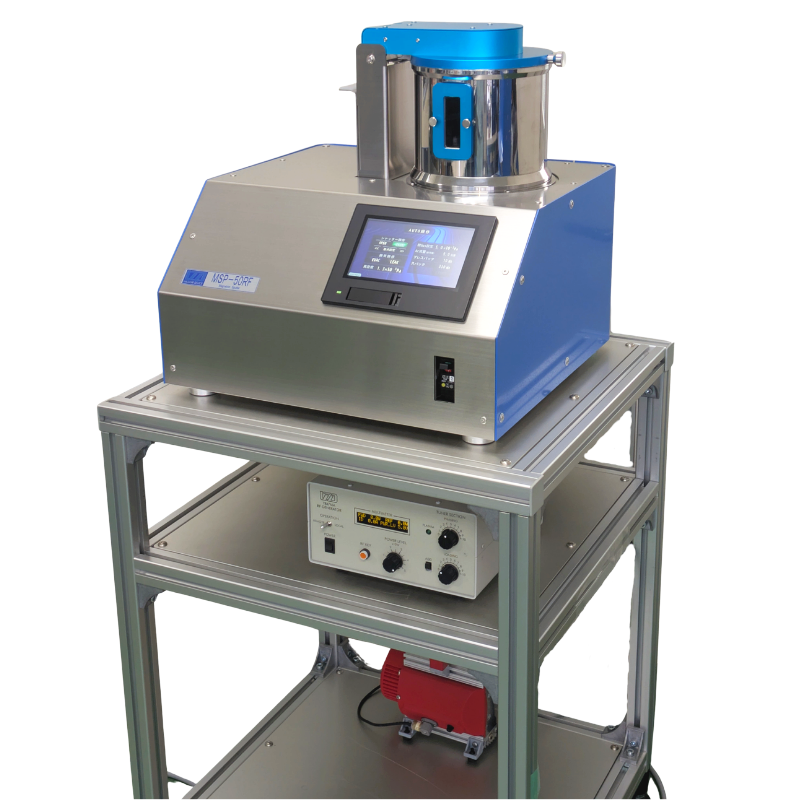

専用のラックもオプションで御用意が可能です。

ターゲット材料は別途ご注文ください。
据付取扱説明が必要となる装置です。

必須ユーティリティ
冷却水循環装置とアルゴンガスが別途必要となります。
詳細は下記のコンテンツをご参照ください。

カタログPDF

MSP-50RF　装置の仕様

項目	仕様
電源	ＡＣ１００V（単相１００V１５A）アース付き３Pプラグ使用
装置サイズ	幅５０４mmｘ奥行き４８６ｍｍｘ高さ４９７ｍｍ重量３６ｋｇ
ＲＦ電源サイズ	幅２５０ｍｍ、奥行き３００ｍｍ、高さ１４０ｍｍ
真空排気系	ターボポンプ（ＴＭＰ）：６７ℓ／ｓｅｃ（装置内蔵チャンバー直結）ダイヤフラムポンプ（ＤＦＰ）：１６．７ℓ／ｍｉｎ（装置外置き・チューブ接続・重量６．５ｋｇ）
到達真空度	１ｘ１０^-4Ｐａ以下
真空度測定	フルレンジ真空計
安全対策	系統別サーキットブレーカ、プログラム制御によるインターロック
操作パネル	タッチパネル式操作ディスプレイ搭載

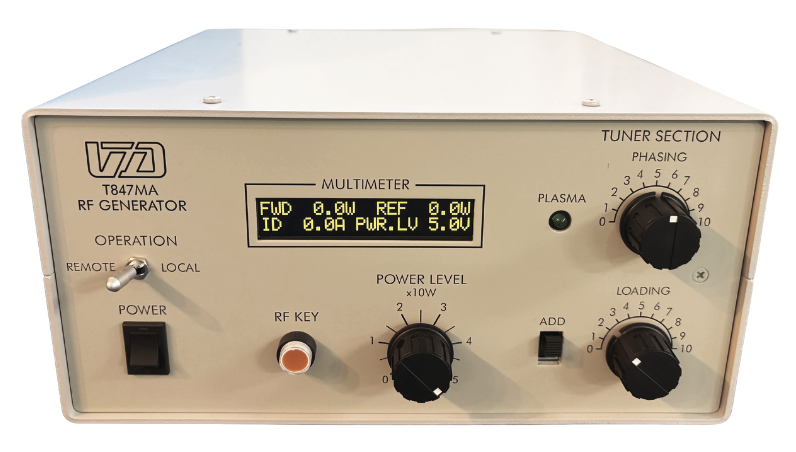

ＲＦ電源	別置きＲＦ電源　最大出力５０Ｗ　本体装置より電源供給５０Ｗ出力のため、高周波設備利用申請の提出が不要です
タイマー	０～９９９ｍｉｎ（１分単位で設定可能）
チャンバーサイズ	内径１７８ｍｍ、深さ１５９ｍｍ　ステンレスチャンバー
試料ステージサイズ	直径５０ｍｍ、アノード電極分離フローティング方式
最大試料サイズ	直径５０ｍｍ、高さ３０ｍｍ程度以内
電極―試料台間隔	１１５ｍｍ、９５ｍｍ、７０ｍｍ　各試料台付属
ターゲットサイズ	直径２５．４ｍｍ、厚さ３ｍｍ（バッキングプレートを含む）
ターゲット種類	Ａｌ２Ｏ３、ＳｉＯ２、ＴｉO２、等 ※Ｆｅ，Ｃｏ等の強磁性物質は利用不可
雰囲気ガス導入	マスフローコントローラによるガス流量自動調整。アルゴンガス。０．０８～０．１MPa。φ１／４インチ接続
ターゲット冷却機構	水冷式ターゲット電極機構。流量スイッチインターロック。流量１ℓ／ｍｉｎ以上。Φ６ｍｍチューブ接続。

MSP-50RF　必須ユーティリティについて

本装置はアルゴンガスとターゲット冷却用の冷却水循環装置が必須となります。設備については事前にご確認をお願いいたします。

こちらもチェック

Arガスのご準備についてアルゴンガスの導入について真空デバイスの装置では、雰囲気ガスとしてアルゴンガスの導入が必要なもの、推奨のものがございます。ガス導入設備においてはお客様準備品…

こちらもチェック

水冷設備のご準備について装置の水冷設備について真空デバイスの装置では、冷却水循環器が必要な装置とオプションがございます。装置との接続規格はφ６ｍｍ用接手となります。オプション品につ…

MSP-50RF　ターゲットについて

装置本体のほかにターゲット材料が必要となります。別途ご注文くださいますようお願いいたします。
装置には厚さ３ｍｍ用のターゲット押さえが標準付属いたします。
DCマグネトロンスパッタでは不可能な、絶縁物や酸化物のスパッタが可能です。様々な種類の物質を試すことができ、研究の幅を広げます。

MSP-50RF　オプションについて
